Elektrische Sicherheit im Design von Energiezählern: Kriechstrecken, Luftstrecken und was Ihr Lieferant richtig machen muss

Ein Energiezähler arbeitet in einem spannungsführenden elektrischen Netz. Ob einphasig oder dreiphasig: Er arbeitet unter Netzspannung, misst hohe Ströme und muss dies über Jahre hinweg tun, ohne eine Gefahr darzustellen. Elektrische Sicherheit ist kein Merkmal. Sie ist die grundlegende Voraussetzung dafür, dass das Produkt überhaupt existieren kann.

Die sicherheitstechnische Tiefe hinter einem zertifizierten Energiezähler ist für den OEM, der ihn einkauft, jedoch nur selten sichtbar. Im Folgenden zeigen wir die grundlegenden Sicherheitsprinzipien, die das Design von Energiezählern bestimmen, sowie die technischen Abwägungen, die Ihr Lieferant dabei in Ihrem Interesse trifft.

Isolation: das nicht verhandelbare Fundament

Die wichtigste Sicherheitsfunktion eines Energiezählers besteht darin, den unbeabsichtigten Kontakt zwischen dem Benutzer und spannungsführenden Teilen zu verhindern. Dies wird durch elektrische Isolation erreicht und beginnt mit zwei entscheidenden Parametern: Kriechstrecke und Luftstrecke.

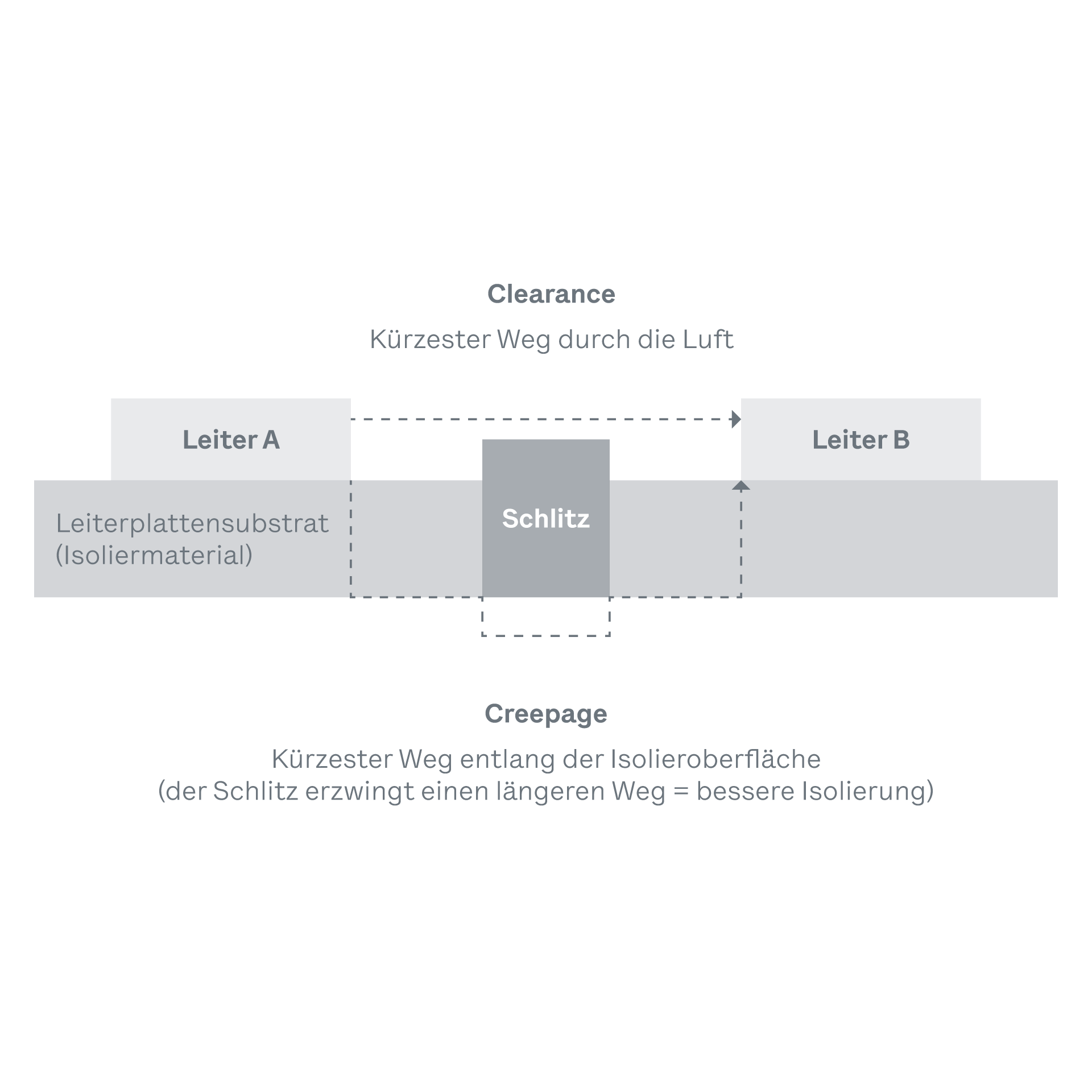

Die Luftstrecke ist der kürzeste Weg durch die Luft zwischen zwei leitfähigen Teilen mit unterschiedlichem Potenzial. Die Kriechstrecke ist der kürzeste Weg entlang der Oberfläche eines Isoliermaterials zwischen denselben Teilen. Beide werden durch die Nennspannung, den Verschmutzungsgrad der Betriebsumgebung und die erforderliche Isolationsklasse bestimmt.

Bei einem Dreiphasenzähler wird die Herausforderung noch größer. Die Spannung zwischen den Phasen ist höher als zwischen Phase und Neutralleiter, und die Leiterplatte muss drei unabhängige Strompfade plus Neutralleiter aufnehmen – und das alles innerhalb der baulichen Grenzen eines DIN-Schienen-Gehäuses. Jeder Millimeter im Leiterplattenlayout hat Auswirkungen auf die sicherheitstechnische Konformität.

Die Wahl der Isolationsklasse (Funktionsisolierung, Basisisolierung, Zusatzisolierung oder verstärkte Isolierung) legt fest, wie viele Schutzebenen zwischen dem Benutzer und einem Fehlerfall bestehen. Eine verstärkte Isolierung, die dort erforderlich ist, wo kein Schutzleiter vorhanden ist, verlangt die strengsten Werte für Kriech- und Luftstrecken und zwingt den Entwickler häufig dazu, die Platzierung der Bauteile vollständig neu zu überdenken.

**Fehlerschutz: was passiert, wenn etwas ausfällt

Der sichere Betrieb unter normalen Bedingungen ist nur die halbe Anforderung. Das Design muss auch dann Sicherheit gewährleisten, wenn etwas schiefläuft.

Wenn die Isolation nachlässt oder ein Kurzschluss auftritt, muss das System Fehlerströme unterbrechen, bevor sie Schäden oder Gefährdungen verursachen. Dafür sind korrekt ausgelegte Sicherungen oder gleichwertige Schutzeinrichtungen erforderlich, abgestimmt auf den maximal zu erwartenden Fehlerstrom der Installation.

Transiente Überspannungen, verursacht durch Blitzschlag, Schaltvorgänge oder Netzstörungen, erfordern eine gezielte Schutzbeschaltung. Metalloxid-Varistoren und Überspannungsschutzbauteile sind Standardlösungen, ihre Auswahl hängt jedoch von der jeweiligen Überspannungskategorie und den Energieniveaus ab, denen der Zähler standhalten muss. Eine Unterdimensionierung dieser Komponenten fällt in Routineprüfungen nicht auf. Sie zeigt sich im Feld unter Überspannungsbedingungen als Ausfall.

Die Materialauswahl ist direkt mit dem Fehlerschutz verknüpft. Isolierende und strukturelle Kunststoffe müssen die Anforderungen an die Entflammbarkeit erfüllen: UL94-Klassifizierungen sind keine optionalen Spezifikationen, sondern grundlegende Voraussetzungen für die Zertifizierung. Ein Kunststoffgehäuse, das brennt, statt selbstverlöschend zu sein, macht aus einem elektrischen Fehler einen Brand.

Ableitstrom: das unsichtbare Risiko

Jeder Zähler mit EMV-Filterung erzeugt einen Ableitstrompfad: kleine Ströme, die unter normalen Betriebsbedingungen über Filterkondensatoren gegen Erde fließen. Diese Ströme sind konstruktionsbedingt vorgesehen, müssen jedoch innerhalb strenger Grenzwerte bleiben.

Der zulässige Grenzwert hängt von der Geräteklasse und der vorgesehenen Installationsart ab. Bei tragbaren oder steckbaren Geräten sind die Grenzwerte strenger. Bei fest angeschlossenen industriellen Zählern ist ein etwas höherer Ableitstrom zulässig, bleibt jedoch weiterhin geregelt.

Was den Ableitstrom gefährlich macht, ist seine Unauffälligkeit. Der Zähler funktioniert. Es liegt kein Fehler vor. Überschreitet der Ableitstrom jedoch den zulässigen Grenzwert, ist das Produkt nicht konform und kann unter bestimmten Fehlerbedingungen zu einer Gefahr durch elektrischen Schlag werden.

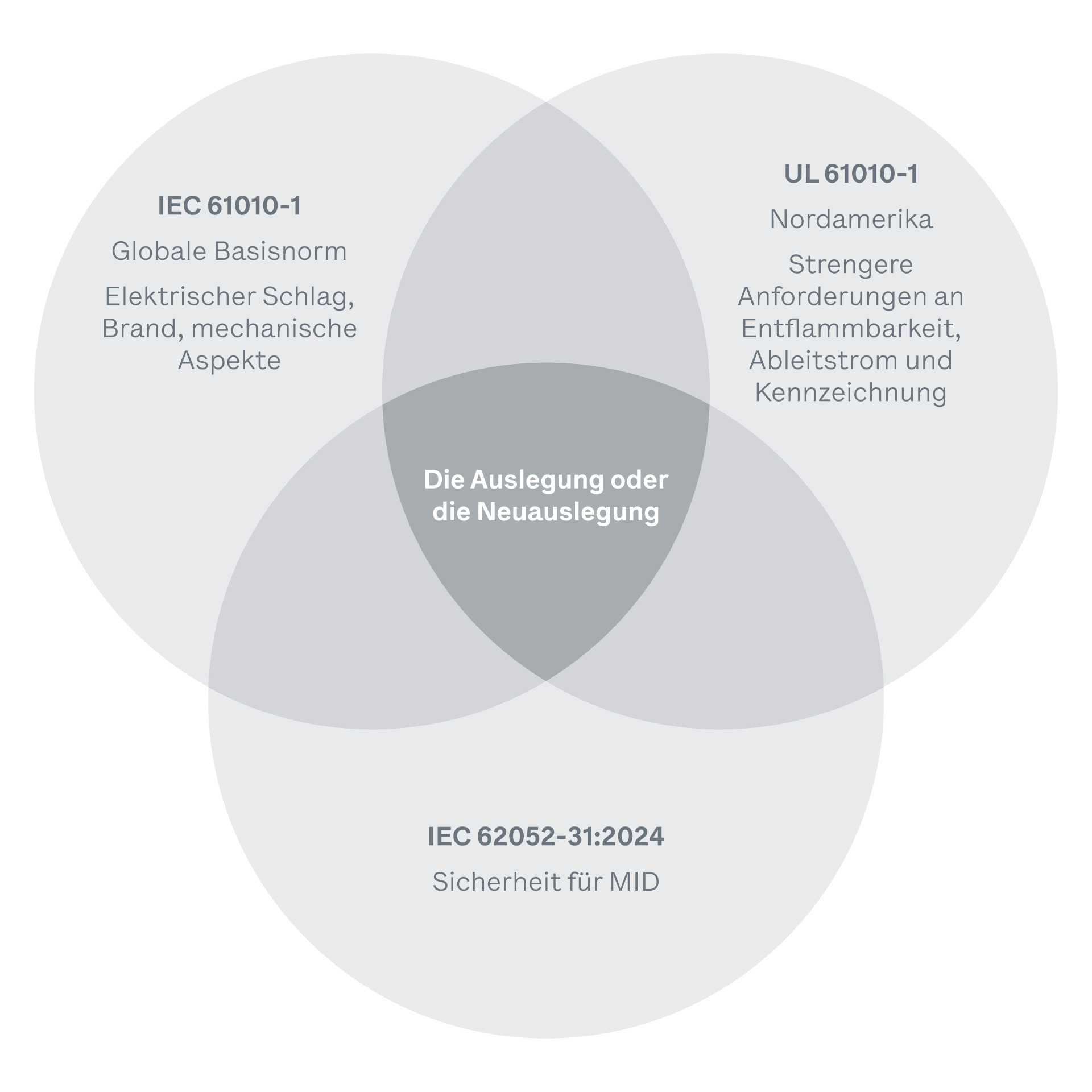

Die regulatorische Landschaft: nicht ein Standard, sondern drei Regelwerke

Ein OEM, der einen Zähler in ein Produkt für mehrere Märkte integriert, hat es nicht mit nur einem einzigen Sicherheitsrahmen zu tun. Es laufen mindestens drei normative Regelwerke gleichzeitig nebeneinander, und sie stimmen nicht immer vollständig überein.

Die IEC 61010-1 ist die globale Grundlage. Sie definiert den Schutz gegen elektrischen Schlag, Brand und mechanische Gefährdungen und ist mit ihren Spannungsparametern flexibel genug, um die meisten internationalen Netzarchitekturen abzudecken. Für den europäischen Markt ist sie in der Regel der Ausgangspunkt.

Die UL 61010-1 ist das nordamerikanische Pendant dazu: im Aufbau ähnlich, in bestimmten Bereichen jedoch strenger. Die Anforderungen an die Entflammbarkeit sind höher. Die Grenzwerte für Ableitströme in industriellen Umgebungen mit hoher Luftfeuchtigkeit sind enger. Sicherheitskennzeichnungen müssen den nordamerikanischen Vorgaben entsprechen. Ein Design, das die IEC-Anforderungen erfüllt, besteht die UL-Anforderungen möglicherweise nicht ohne Anpassungen – und diese Anpassungen können sich auf das gesamte Leiterplattenlayout auswirken.

Dann gibt es noch die IEC 62052-31:2024, das jüngste und wohl auch folgenreichste Update. Diese speziell für Messgeräte geltende Norm erweitert den Spannungsbereich auf bis zu 1500 V DC und führt ausdrückliche Anforderungen für Gleichstromsysteme und Stromversorgungseinrichtungen für Elektrofahrzeuge ein. Für jeden OEM, der Ladeinfrastruktur für Elektrofahrzeuge, Batteriespeichersysteme oder DC-gekoppelte Solarwechselrichter entwickelt, ist diese Norm keine optionale Lektüre mehr. Sie definiert neu, was ein konformer Zähler in Bezug auf Isolation, Impulsspannungsfestigkeit und thermische Belastbarkeit bei Spannungsniveaus aushalten muss, die frühere Messgerätenormen schlicht nicht berücksichtigt haben.

Die praktische Konsequenz für einen OEM ist klar: Ein Zähler, der ausschließlich nach IEC 61010-1 entwickelt wurde, kann für eine klassische AC-Installation vollkommen sicher sein, aber strukturell ungeeignet für einen 1000-V-DC-String in einer Photovoltaikanlage oder einen 800-V-DC-Bus in einem EV-Schnellladesystem. Die Sicherheitsarchitektur muss von Anfang an mit Blick auf die Zielanwendung ausgelegt werden, nicht erst nach dem Scheitern des ersten Zertifizierungsversuchs nachgerüstet werden. Wird eine normative Lücke erst während der Zertifizierung erkannt, ist das keine Korrektur in zwei Wochen. Es bedeutet Monate an Redesign, erneuten Tests und Requalifizierung. Die Kosten liegen nicht in zusätzlichen Engineering-Stunden, sondern in verlorener Time-to-Market.

Was das auf Lieferantenseite bedeutet, ist eindeutig. Ihr Zählerpartner muss alle drei Regelwerke gleichzeitig sicher beherrschen und voraussehen können, an welchen Stellen sie voneinander abweichen. Ein Lieferant, der auf eine Norm hin entwickelt und hofft, dass die anderen schon folgen werden, ist ein Lieferant, der Sie Zeit kosten wird.

Validierung: das Design nachweisen, nicht einfach voraussetzen, dass es funktioniert

Sicherheit lässt sich nicht einfach in der Simulation erzeugen. Sie muss durch physische Prüfungen nachgewiesen werden.

Die Hochspannungsprüfung (Hipot-Test) legt eine hohe Spannung zwischen isolierte Stromkreise an, um zu überprüfen, ob die Isolation auch unter Belastungen oberhalb der normalen Betriebsbedingungen standhält. Die Schutzleiter-Durchgängigkeitsprüfung bestätigt, dass der Erdungspfad Fehlerströme ohne unzulässig hohe Impedanz führen kann. Bei der Einzelfehlerprüfung werden gezielt Fehler eingebracht, um sicherzustellen, dass kein einzelner Ausfallpunkt zu einer Gefährdung führt.

Diese Prüfungen sind keine einmaligen Ereignisse. Sie werden an jeder Produktionseinheit durchgeführt, und jede Designänderung – selbst der Austausch eines einzelnen Bauteils – kann frühere Prüfergebnisse entwerten und eine erneute Qualifizierung erforderlich machen.

Was das für den OEM bedeutet

Wenn Sie einen Energiezähler für die Integration in Ihr System spezifizieren, wird die sicherheitstechnische Entwicklung innerhalb dieses Zählers Teil der Sicherheitskette Ihres Produkts. Die Konstruktionsentscheidungen Ihres Lieferanten bei Isolation, Fehlerschutz und Materialauswahl wirken sich unmittelbar auf Ihre Fähigkeit aus, Ihr Produkt zu zertifizieren und auf den Markt zu bringen.

Die entscheidende Frage lautet nicht, ob Ihr Zählerlieferant ein CE- oder UL-Zeichen hat. Die entscheidende Frage ist, ob er die technische Substanz hinter diesen Kennzeichnungen tief genug versteht, um die Konformität auch dann aufrechtzuerhalten, wenn Sie eine kundenspezifische Variante, einen anderen Spannungsbereich oder ein modifiziertes Gehäuse verlangen – und ob er das über IEC, UL und die neuen DC-erweiterten Anforderungen der 62052-31 hinweg leisten kann, ohne wieder bei null anfangen zu müssen.

Ein Lieferant, der IEC, UL und den DC-erweiterten Geltungsbereich der 62052-31 sicher beherrscht, reduziert nicht nur Ihr Konformitätsrisiko. Er schützt Ihren Markteinführungsplan. Jede Variante, jede Spannungsänderung, jede Markterweiterung, die kein vollständiges Redesign erfordert, ist Zeit, die Sie behalten.

Diese Tiefe ist auf keinem Datenblatt sichtbar. Sie zeigt sich im Gespräch.
