Sicurezza elettrica nella progettazione dei contatori di energia: distanze di creepage, clearance e ciò che il tuo fornitore deve saper fare bene

Un contatore di energia opera su una rete elettrica in tensione. Monofase o trifase, lavora alla tensione di rete, misura correnti elevate e deve farlo per anni senza generare alcun pericolo. La sicurezza elettrica non è una caratteristica aggiuntiva. È la condizione di base perché il prodotto possa esistere.

Eppure, la profondità dell’ingegneria della sicurezza che sta dietro a un contatore certificato è raramente visibile all’OEM che lo acquista. Di seguito proponiamo una panoramica dei principi fondamentali che regolano la progettazione sicura di un contatore di energia e dei compromessi progettuali che il tuo fornitore gestisce per tuo conto.

Isolamento: il fondamento non negoziabile

La funzione primaria di sicurezza di qualsiasi contatore di energia è impedire il contatto accidentale tra l’utente e le parti in tensione. Questo risultato si ottiene attraverso l’isolamento elettrico, e tutto parte da due parametri: la distanza in aria (clearance) e la distanza superficiale (creepage).

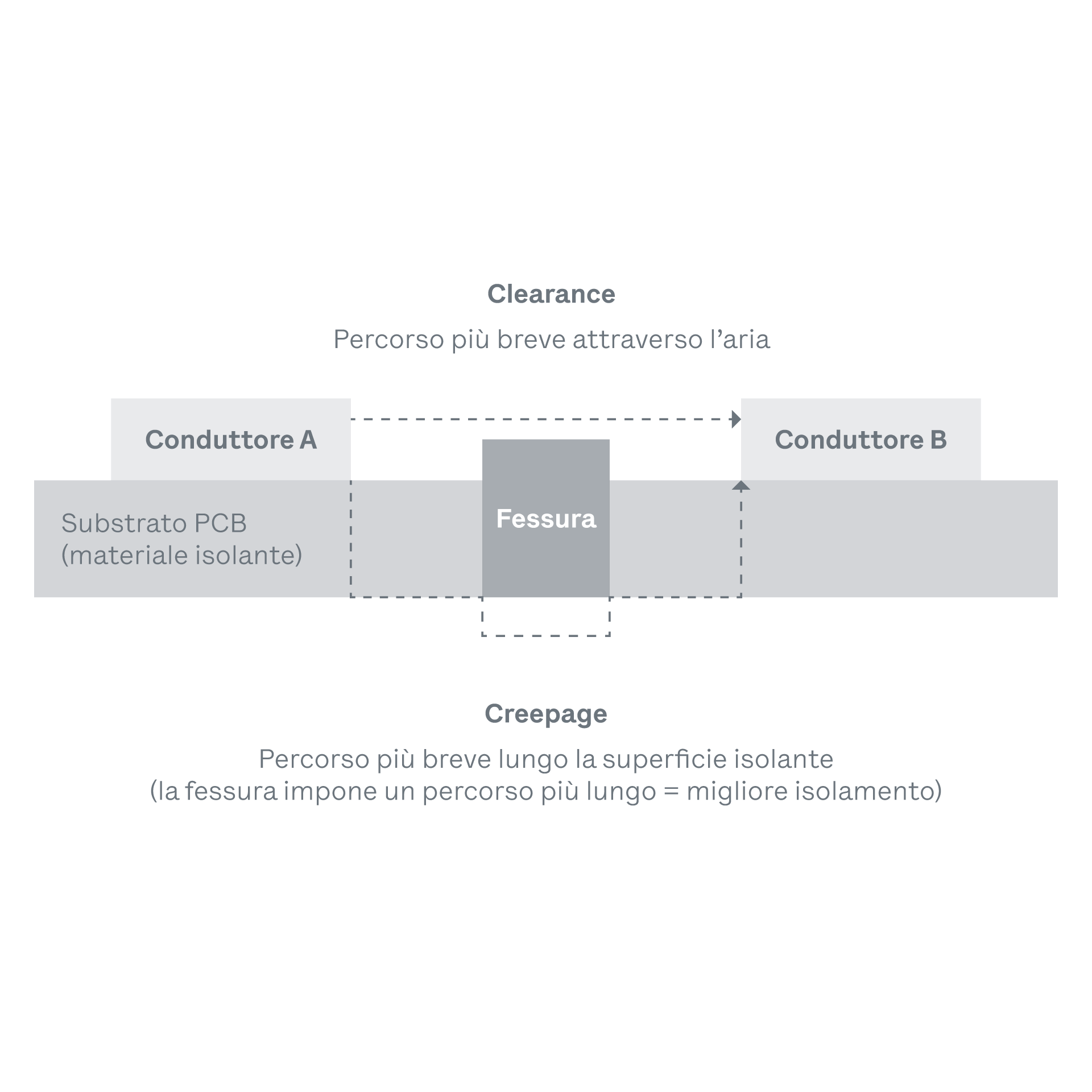

La clearance è la distanza minima in aria tra due parti conduttive a potenziale diverso. Il creepage è la distanza minima lungo la superficie di un materiale isolante tra quelle stesse due parti. Entrambe dipendono dalla tensione nominale, dal grado di inquinamento dell’ambiente operativo e dalla classe di isolamento richiesta.

In un contatore trifase, la sfida si fa più complessa. La tensione tra fasi è più alta rispetto a quella tra fase e neutro, e il PCB deve ospitare tre percorsi di corrente indipendenti più il neutro, il tutto entro i vincoli dimensionali di un contenitore per guida DIN. Ogni millimetro del layout della scheda ha conseguenze dirette sulla conformità ai requisiti di sicurezza.

La scelta della classe di isolamento — funzionale, base, supplementare o rinforzato — definisce quanti livelli di protezione separano l’utente da un guasto. L’isolamento rinforzato, richiesto quando non è disponibile una messa a terra di protezione, impone i valori più severi di creepage e clearance e spesso costringe il progettista a ripensare completamente il posizionamento dei componenti.

Protezione dai guasti: cosa succede quando qualcosa si rompe

Il funzionamento sicuro in condizioni normali copre solo metà del problema. Il progetto deve garantire la sicurezza anche quando qualcosa va storto.

Se l’isolamento si degrada o si verifica un cortocircuito, il sistema deve interrompere le correnti di guasto prima che causino danni o pericoli. Questo richiede fusibili correttamente dimensionati o dispositivi di protezione equivalenti, coordinati con la massima corrente di guasto prospettica dell’impianto.

Le sovratensioni transitorie, generate da fulmini, manovre di commutazione o disturbi di rete, richiedono una soppressione dedicata. Varistori a ossido metallico e soppressori di tensione transitoria sono strumenti standard, ma la loro scelta dipende dalla categoria di tensione specifica e dai livelli di energia che il contatore deve sopportare. Un sottodimensionamento di questi componenti non emerge nei test di routine. Si manifesta sul campo, in condizioni di sovratensione, sotto forma di guasto.

La scelta dei materiali è direttamente collegata alla protezione dai guasti. Le plastiche isolanti e strutturali devono soddisfare requisiti di infiammabilità: le classificazioni UL94 non sono specifiche opzionali, ma criteri indispensabili per la certificazione. Un involucro plastico che brucia invece di autoestinguersi trasforma un guasto elettrico in un incendio.

Corrente di dispersione: il rischio invisibile

Ogni contatore dotato di filtro EMI introduce un percorso per la corrente di dispersione: piccole correnti che fluiscono verso terra attraverso i condensatori del filtro in condizioni operative normali. Queste correnti sono previste dal progetto, ma devono rimanere entro limiti rigorosi.

La soglia accettabile dipende dalla classe dell’apparecchiatura e dal tipo di installazione previsto. Nelle apparecchiature portatili o collegate tramite spina, i limiti sono più restrittivi. Nei contatori industriali collegati in modo permanente è tollerata una dispersione leggermente superiore, ma resta comunque regolamentata.

Ciò che rende pericolosa la corrente di dispersione è la sua natura discreta. Il contatore funziona. Non si è verificato alcun guasto. Ma se la dispersione supera la soglia ammessa, il prodotto non è conforme e, in determinate condizioni di guasto, può trasformarsi in un rischio di scossa elettrica.

Il quadro normativo: non uno standard, ma tre dialoghi paralleli

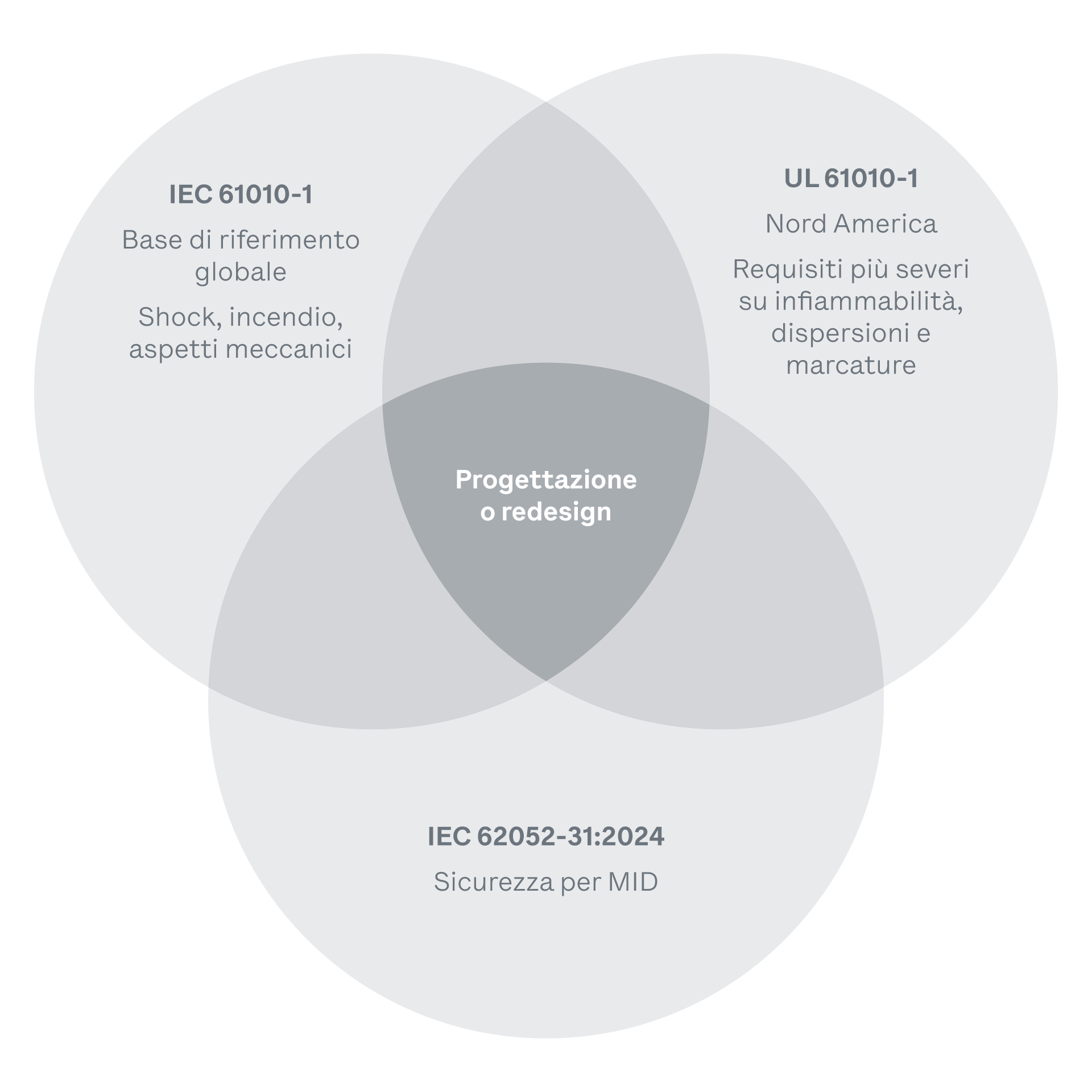

Un OEM che integra un contatore in un prodotto destinato a più mercati non si confronta con un unico quadro normativo. Ci sono almeno tre riferimenti normativi che entrano in gioco contemporaneamente, e non sempre coincidono.

La IEC 61010-1 rappresenta la base globale. Definisce la protezione contro scosse elettriche, incendi e rischi meccanici, con parametri di tensione sufficientemente flessibili da coprire la maggior parte delle architetture di rete internazionali. Per il mercato europeo, è generalmente il punto di partenza.

La UL 61010-1 è la sua controparte nordamericana: simile nella struttura, ma più severa in alcuni aspetti specifici. I requisiti di infiammabilità sono più stringenti. I limiti di corrente di dispersione per ambienti industriali ad alta umidità sono più severi. Le marcature di sicurezza devono seguire convenzioni nordamericane. Un progetto che supera la IEC potrebbe non superare la UL senza modifiche, e tali modifiche possono avere effetti sull’intero layout della scheda.

Poi c’è la IEC 62052-31:2024, l’aggiornamento più recente e, probabilmente, il più rilevante. Questo standard, specifico per le apparecchiature di misura, estende il campo di tensione fino a 1500 V DC e introduce requisiti espliciti per sistemi in corrente continua e apparecchiature di alimentazione per veicoli elettrici. Per qualsiasi OEM che sviluppi infrastrutture di ricarica EV, sistemi di accumulo a batteria o inverter solari accoppiati in DC, questo standard non è più una lettura facoltativa. Ridefinisce ciò che un contatore conforme deve sopportare in termini di isolamento, tensione impulsiva e resistenza termica a livelli di tensione che gli standard precedenti semplicemente non contemplavano.

La conseguenza pratica per un OEM è chiara: un contatore progettato esclusivamente secondo la IEC 61010-1 può essere perfettamente sicuro per una tradizionale installazione AC, ma strutturalmente inadeguato per una stringa fotovoltaica da 1000 V DC o per un bus DC da 800 V in un caricatore rapido per veicoli elettrici. L’architettura di sicurezza deve essere progettata fin dall’inizio in funzione dell’applicazione target, non adattata in un secondo momento dopo il fallimento del primo tentativo di certificazione. Scoprire un gap normativo in fase di certificazione non significa una correzione in due settimane. Significa mesi di riprogettazione, nuovi test e nuova qualificazione. Il costo non si misura in ore di ingegneria, ma in tempo perso sul mercato.

A livello di fornitore, il significato è semplice: il tuo partner per i contatori deve conoscere a fondo tutti e tre questi riferimenti normativi ed essere in grado di anticipare i punti in cui divergono. Un fornitore che progetta secondo un solo standard sperando che gli altri si allineino è un fornitore che ti farà perdere tempo.

Validazione: dimostrare il progetto, non presumere che funzioni

La sicurezza non può essere semplicemente simulata fino a “farla esistere”. Deve essere dimostrata attraverso prove fisiche.

La prova di rigidità dielettrica (hipot) applica un’alta tensione tra circuiti isolati per verificare che l’isolamento regga a uno stress superiore alle normali condizioni operative. La prova di continuità del conduttore di protezione conferma che il percorso di terra può trasportare la corrente di guasto senza impedenza eccessiva. Le prove in condizione di guasto singolo introducono deliberatamente dei malfunzionamenti per verificare che nessun singolo punto di guasto generi un pericolo.

Queste prove non sono eventi una tantum. Vengono eseguite su ogni unità prodotta e qualsiasi modifica di progetto, anche una semplice sostituzione di componente, può invalidare i risultati precedenti e richiedere una nuova qualificazione.

Cosa significa tutto questo per un OEM

Se stai specificando un contatore di energia da integrare nel tuo sistema, l’ingegneria della sicurezza all’interno di quel contatore diventa parte della catena di sicurezza del tuo prodotto. Le scelte progettuali del fornitore su isolamento, protezione dai guasti e selezione dei materiali influenzano direttamente la tua capacità di certificare e commercializzare il sistema.

La vera domanda non è se il tuo fornitore di contatori abbia un marchio CE o UL. La domanda è se comprenda abbastanza a fondo l’ingegneria che sta dietro a quei marchi da mantenere la conformità quando chiedi una variante personalizzata, una diversa gamma di tensione o un involucro modificato, e se sia in grado di farlo attraverso IEC, UL e i nuovi requisiti estesi al DC della 62052-31 senza dover ripartire da zero.

Un fornitore realmente competente su IEC, UL e sull’estensione al DC della 62052-31 non si limita a ridurre il tuo rischio di conformità. Protegge il tuo tempo di lancio sul mercato. Ogni variante, ogni modifica di tensione, ogni estensione a un nuovo mercato che non richiede una riprogettazione completa è tempo che mantieni sotto controllo.

Questa profondità non si vede in una scheda tecnica. Si vede nella conversazione.
